Hersteller

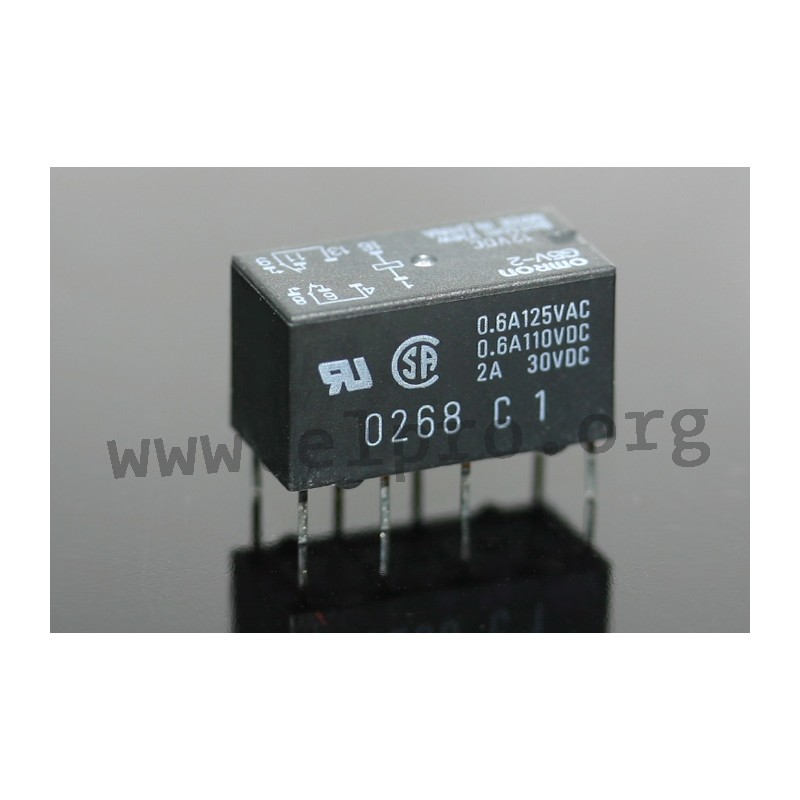

G5V-2 5V

2 A Schaltstrom

• 2 Umschalter
• waschdichte Ausführung
• großer Schaltstrombereich: 10µA...2A

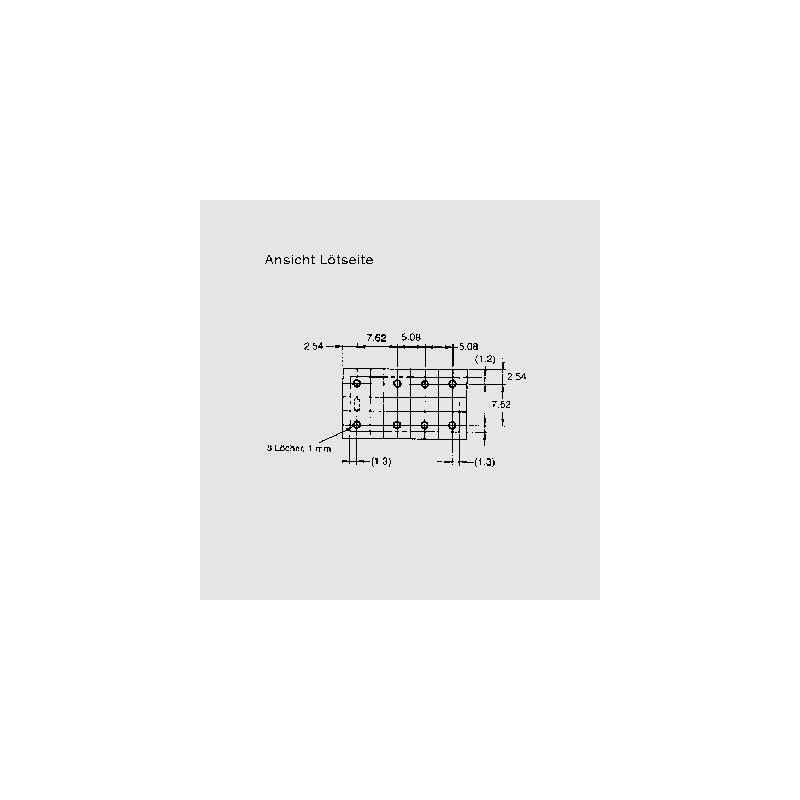

• Anschlüsse im Rastermaß 5,08mm
• zum direkten Einlöten in die Leiterplatte und auch zum Einstecken in eine 16-polige DIL-Fassung geeignet
• Übereinstimmung mit den FCC-Vorschriften (Teil 68)
• Isolationswiderstand, min. (bei 500V DC): 1000MΩ
• Prüfspannung (Spule/Kontakt): 1000V AC
• Prüfspannung (Kontakt/Kontakt): 750V AC
• Temperaturbereich: -25...+70°
• Anprechzeit (typ): 7ms
• Abfallzeit (typ): 3ms
• Vibrationsfestigkeit (10...55 Hz): 1,5mm Doppelamplitude

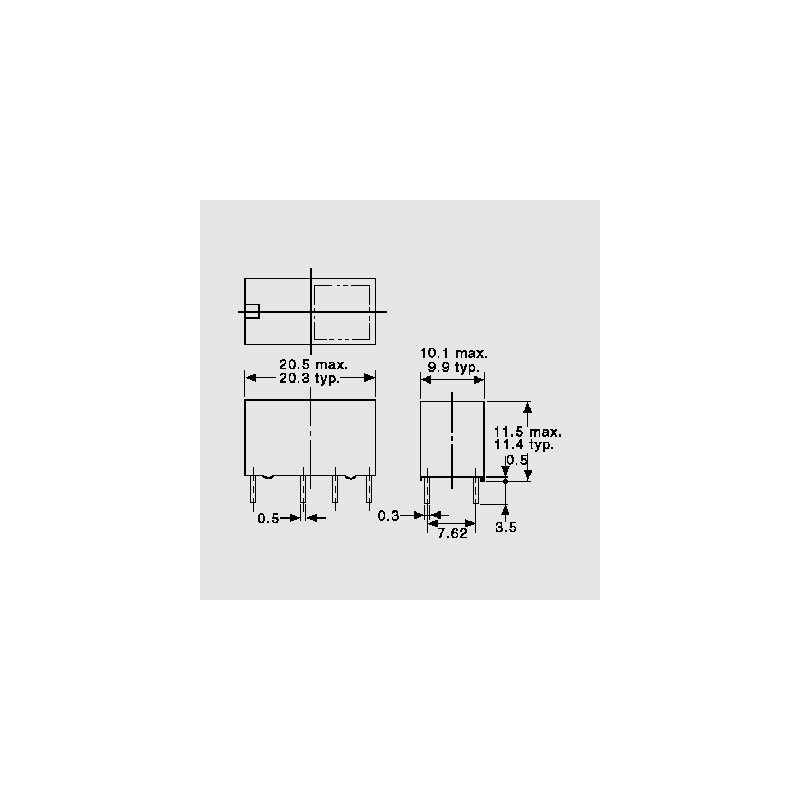

• Gehäuseabmessung: 20,5x10,1x11,5mm
• Gewicht: 6g

Schaltkontakt
• Kontaktbestückung: 2 Umschalter
• Nennschaltleistung (ohm. Last), max.: 0,5A/125V AC: 2A/30V DC
• Schaltleistung, max.: 62,5VA/60W (24W bei H1)
• Schaltlast, min.: 10µA/10mV DC
• Lebensdauer, mechanisch: 15 x 106 Zyklen
• Lebensdauer, elektrisch: 105 Zyklen

Magnetsystem
• Spulenausführung: neutral, monostabil
• Ansprechspannung: 0,75xUN
• Abfallspannung: 0,05xUN
• Maximalspannung: 1,2xUN

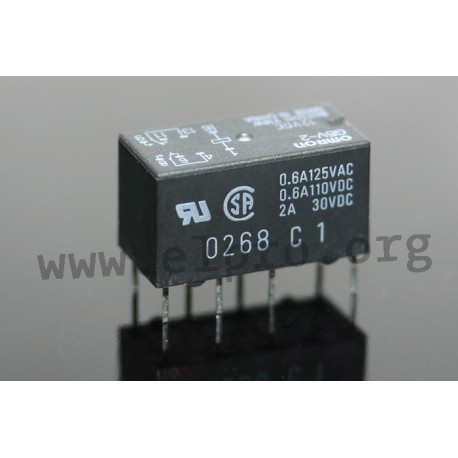

Omron G5V-2 Serie

G5V-2 5V

11984 G5V-2 5V G5V-2 DC5 G5V-2 DC5 2 A Schaltstrom. * 2 Umschalter * waschdichte Ausführung * großer Schaltstrombereich: 10µA...2A * Anschlüsse im Rastermaß 5,08mm * zum direkten Einlöten in die Leiterplatte und auch zum Einstecken in eine 16-polige DIL-Fassung geeignet * Übereinstimmung mit den FCC-Vorschriften (Teil 68) * Isolationswiderstand, min. (bei 500V DC): 1000MΩ * Prüfspannung (Spule/Kontakt): 1000V AC * Prüfspannung (Kontakt/Kontakt): 750V AC * Temperaturbereich: -25...+70° * Anprechzeit (typ): 7ms * Abfallzeit (typ): 3ms * Vibrationsfestigkeit (10...55 Hz): 1,5mm Doppelamplitude* Gehäuseabmessung: 20,5x10,1x11,5mm * Gewicht: 6gSchaltkontakt * Kontaktbestückung: 2 Umschalter * Nennschaltleistung (ohm. Last), max.: 0,5A/125V AC: 2A/30V DC * Schaltleistung, max.: 62,5VA/60W (24W bei H1) * Schaltlast, min.: 10µA/10mV DC * Lebensdauer, mechanisch: 15 x 106 Zyklen * Lebensdauer, elektrisch: 105 ZyklenMagnetsystem * Spulenausführung: neutral, monostabil * Ansprechspannung: 0,75xUN * Abfallspannung: 0,05xUN * Maximalspannung: 1,2xUN

Technische Daten

Hersteller
Herstellerbezeichnung G5V-2 DC5
Nennstrom [mA] 100
Schaltstrom [A] 2
Nennwiderstand [Ω] 50
Ansprechspannung [V] 3,5...6
Max. Schaltspannung [V] 125
Max. Schaltleistung [VA] 62,5
Max. Einschaltstrom [A] 2
Datenblatt

Stückpreis

0,972 €

Lagerbestand: 1.166
Nächster Wareneingang:
KW 30/2025
500 Stk.

Weitere Lieferung:
KW 40/2025

Mindestbestellmenge
1 bis 16 Stück bzw. ein Vielfaches von 25 plus 0 bis 16 .
