Hersteller

G 5 V-2 5V H1

2 A Schaltstrom

* 2 Umschalter
* waschdichte Ausführung
* großer Schaltstrombereich: 10µA...2A

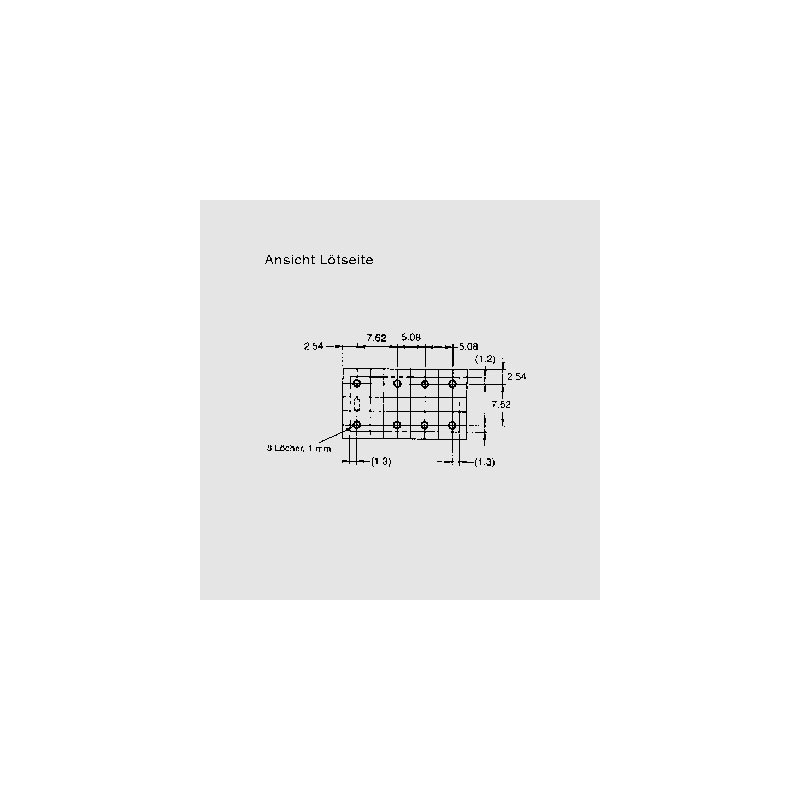

* Anschlüsse im Rastermaß 5,08mm
* zum direkten Einlöten in die Leiterplatte und auch zum Einstecken in eine 16-polige DIL-Fassung geeignet
* Übereinstimmung mit den FCC-Vorschriften (Teil 68)
* Isolationswiderstand, min. (bei 500V DC): 1000MΩ
* Prüfspannung (Spule/Kontakt): 1000V AC
* Prüfspannung (Kontakt/Kontakt): 750V AC
* Temperaturbereich: -25...+70°
* Anprechzeit (typ): 7ms
* Abfallzeit (typ): 3ms
* Vibrationsfestigkeit (10...55 Hz): 1,5mm Doppelamplitude

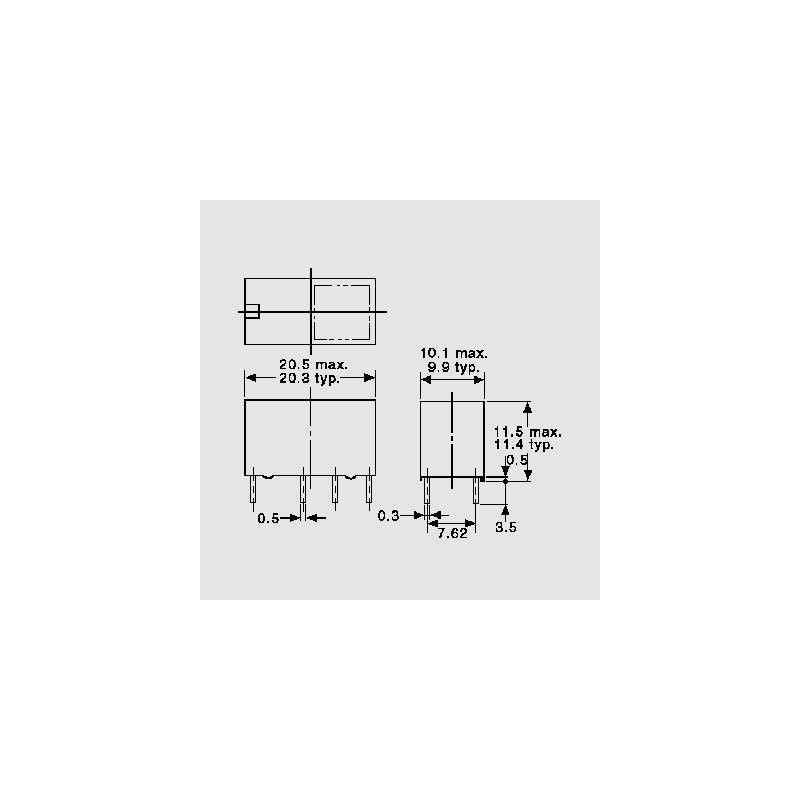

* Gehäuseabmessung: 20,5x10,1x11,5mm
* Gewicht: 6g

Schaltkontakt

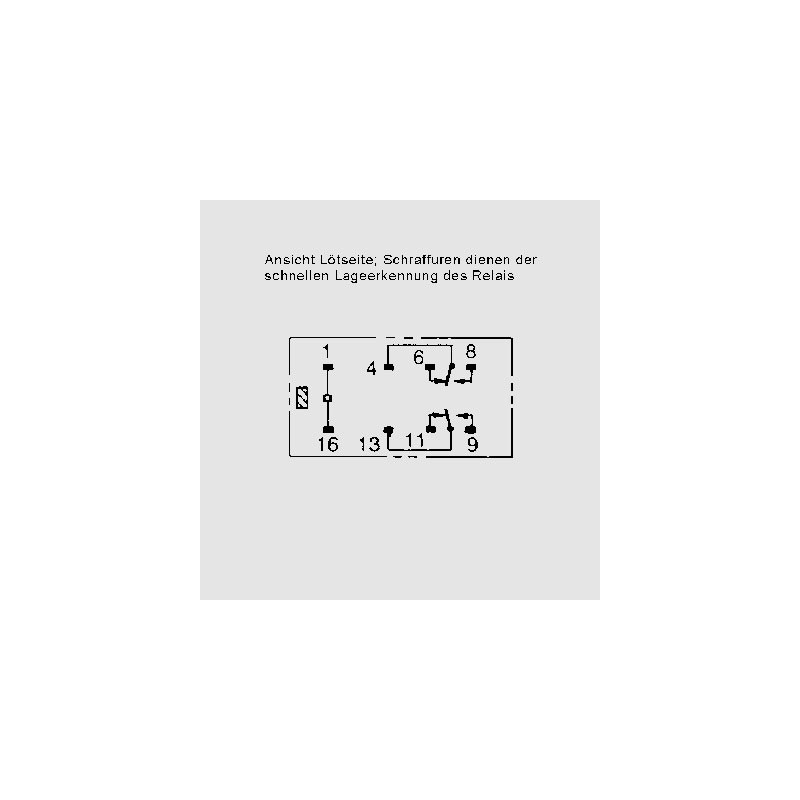

* Kontaktbestückung: 2 Umschalter
* Nennschaltleistung (ohm. Last), max.: 0,5A/125V AC: 2A/30V DC
* Schaltleistung, max.: 62,5VA/60W (24W bei H1)
* Schaltlast, min.: 10µA/10mV DC
* Lebensdauer, mechanisch: 15 x 106 Zyklen
* Lebensdauer, elektrisch: 105 Zyklen

Magnetsystem
* Spulenausführung: neutral, monostabil
* Ansprechspannung: 0,75xUN
* Abfallspannung: 0,05xUN
* Maximalspannung: 1,2xUN

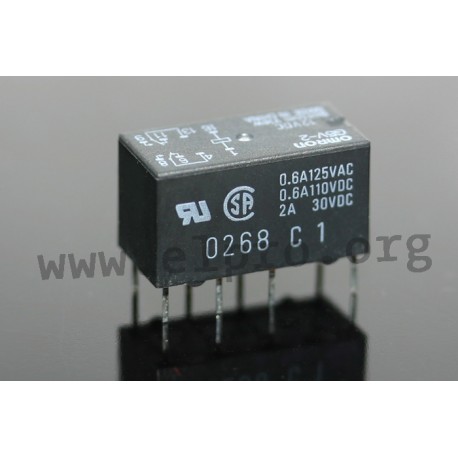

Omron G5V-2 Serie

G 5 V-2 5V H1

11962 G 5 V-2 5V H1 G5V-2-H1 DC5 G5V-2-H1 DC5 2 A Schaltstrom. * 2 Umschalter * waschdichte Ausführung * großer Schaltstrombereich: 10µA...2A * Anschlüsse im Rastermaß 5,08mm * zum direkten Einlöten in die Leiterplatte und auch zum Einstecken in eine 16-polige DIL-Fassung geeignet * Übereinstimmung mit den FCC-Vorschriften (Teil 68) * Isolationswiderstand, min. (bei 500V DC): 1000MΩ * Prüfspannung (Spule/Kontakt): 1000V AC * Prüfspannung (Kontakt/Kontakt): 750V AC * Temperaturbereich: -25...+70° * Anprechzeit (typ): 7ms * Abfallzeit (typ): 3ms * Vibrationsfestigkeit (10...55 Hz): 1,5mm Doppelamplitude* Gehäuseabmessung: 20,5x10,1x11,5mm * Gewicht: 6gSchaltkontakt * Kontaktbestückung: 2 Umschalter * Nennschaltleistung (ohm. Last), max.: 0,5A/125V AC: 2A/30V DC * Schaltleistung, max.: 62,5VA/60W (24W bei H1) * Schaltlast, min.: 10µA/10mV DC * Lebensdauer, mechanisch: 15 x 106 Zyklen * Lebensdauer, elektrisch: 105 ZyklenMagnetsystem * Spulenausführung: neutral, monostabil * Ansprechspannung: 0,75xUN * Abfallspannung: 0,05xUN * Maximalspannung: 1,2xUN

Technische Daten

Hersteller
Herstellerbezeichnung G5V-2-H1 DC5
Nennstrom [mA] 30
Nennwiderstand [Ω] 166,7
Ansprechspannung [V] 3,75...9
Max. Schaltspannung [V] 125
Max. Schaltleistung [VA] 62,5
Max. Einschaltstrom [A] 1
Datenblatt

Stückpreis

1,12 €

Lagerbestand: 483
Nächster Wareneingang:
KW 49/2024
500 Stk.

Weitere Lieferung:
KW 20/2025

Mindestbestellmenge
1 bis 8 Stück bzw. ein Vielfaches von 25 plus 0 bis 8 .
