> Passive Bauelemente>Quarze/Oszillatoren>Quarzoszillatoren>Abundance Quarzoszillatoren, DIL8-Gehäuse, COH Serie>QO 20 MHz D8

Hersteller

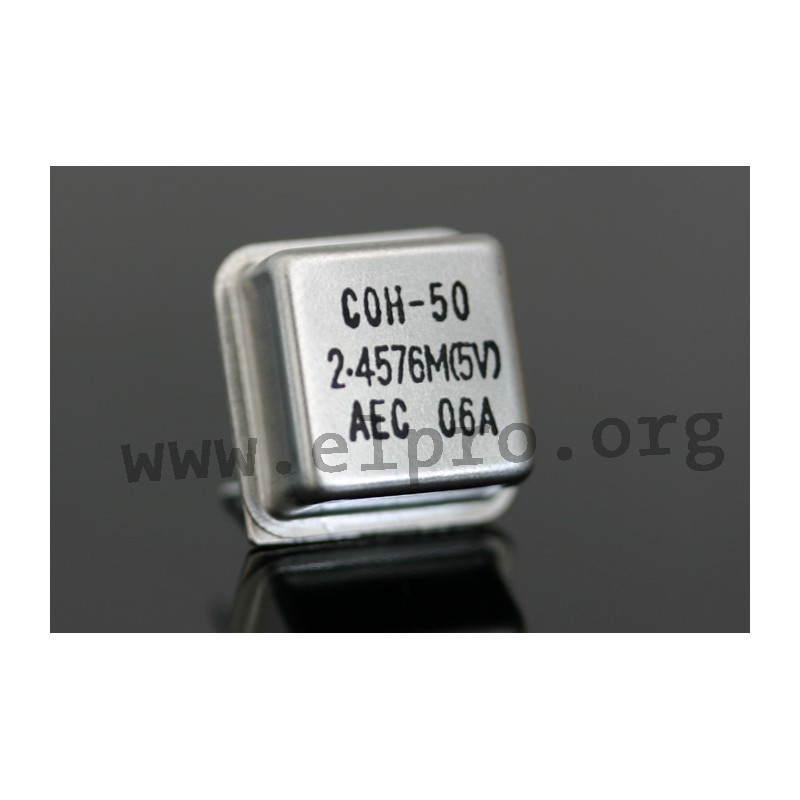

QO 20 MHz D8

Quarzoszillatoren

• im Metallgehäuse

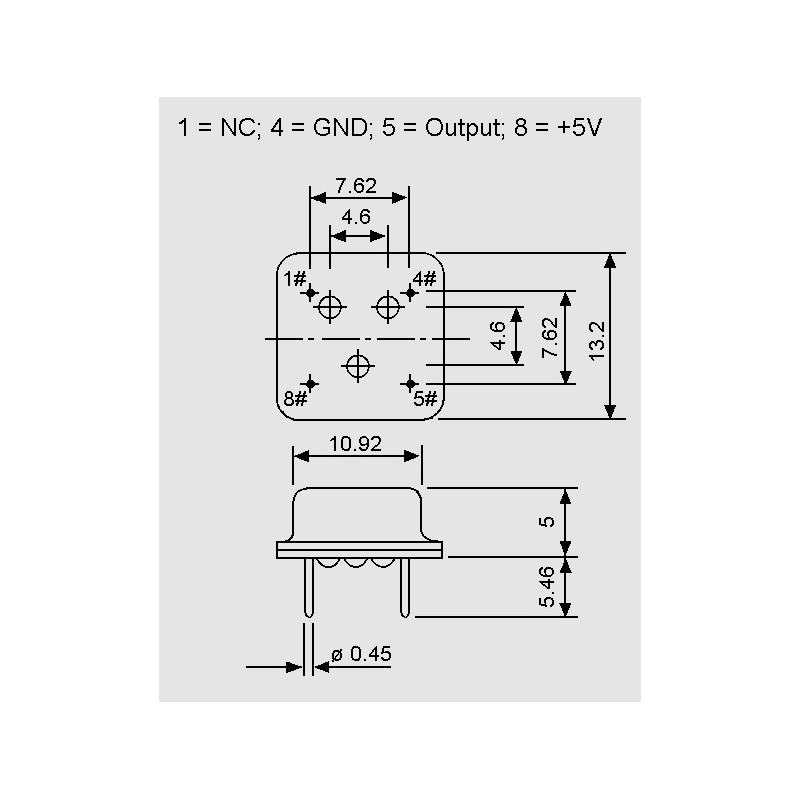

• Gehäuse: DIL08
• Frequenz: 2,5476 bis 40MHz
• Serie COH_ von Abundance
• für CMOS und TTL geeignet
• bestehend aus Kristallresonator und Oszillatorschaltkreis
• hohe Zuverlässigkeit durch abgedichtetes Metallgehäuse
• Frequenztoleranz: ±100ppm
• Betriebstemperaturbereich: -20 bis +70°C
• Betriebsspannung (VDD): 5 Volt DC
• Strombedarf, max.
1,843 bis 21,9MHz: 15 mA
22 bis 49,9MHz: 30 mA
• Symmetrie bei 50% VDD tight: 45 bis 55%
• Anstiegs- und Abfallzeit
1,843 bis 20 MHz: 10ns
24 bis 64 MHz: 6ns
• Ausgangsspannung, max.
"1"-Level: +4,5V(90% VDD)
"0"-Level: +0,5V(10% VDD)
• Ausgangsbelastung: 15pF typ. oder 1 bis 10 TTL max.

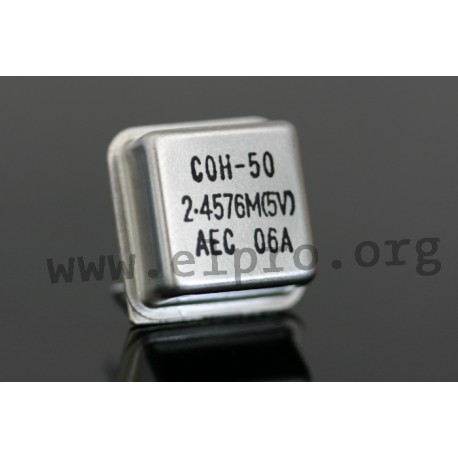

QO 2,4576 MHz D8

QO 20 MHz D8

28724 QO 20 MHz D8 COH-20M-100-20/70-5V COH-20M-100-20/70-5V Quarzoszillatoren. • im Metallgehäuse• Gehäuse: DIL08• Frequenz: 2,5476 bis 40MHz• Serie COH_ von Abundance• für CMOS und TTL geeignet• bestehend aus Kristallresonator und Oszillatorschaltkreis• hohe Zuverlässigkeit durch abgedichtetes Metallgehäuse• Frequenztoleranz: ±100ppm• Betriebstemperaturbereich: -20 bis +70°C• Betriebsspannung (VDD): 5 Volt DC• Strombedarf, max.1,843 bis 21,9MHz: 15 mA22 bis 49,9MHz: 30 mA• Symmetrie bei 50% VDD tight: 45 bis 55%• Anstiegs- und Abfallzeit1,843 bis 20 MHz: 10ns24 bis 64 MHz: 6ns• Ausgangsspannung, max."1"-Level: +4,5V(90% VDD)"0"-Level: +0,5V(10% VDD)• Ausgangsbelastung: 15pF typ. oder 1 bis 10 TTL max.

Technische Daten

Hersteller
Herstellerbezeichnung COH-20M-100-...
Gehäuse DIL08
Frequenz [MHz] 20

Stückpreis

1,39 €

Lagerbestand: 288
Weitere Lieferung:
KW 25/2025

Mindestbestellmenge
1 bis 3 Stück bzw. ein Vielfaches von 5 plus 0 bis 3 .
